Розглянемо розподільний пристрій – колектор для водяної теплої підлоги або, по-іншому, гребінку підлогового опалення. Як це працює? Навіщо потрібен колектор? З яких матеріалів він виготовлений? - На ці та інші запитання дамо відповіді в цій статті.
Що таке колектор?
Розглядаючи суто конструктивну частину колектора, то це відрізок труби на якому розташовані патрубки до яких будуть підключені окремі контуру (петлі) з теплоносієм – у разі опалення, вода - в разі водопостачання. Кожен контур, в більшості випадків, оснащений регулювальним клапаном або краном, або іншими більш складними елементами для регулювання пуску носіїв.
З конструктивної частини можна зробити висновок:
Колектор - це елемент системи водопостачання, опалення та охолодження, для контролю та розподілу води або інших теплоносіїв по паралельних гілках. Забезпечує вирівнювання параметрів за рахунок контролю швидкості.

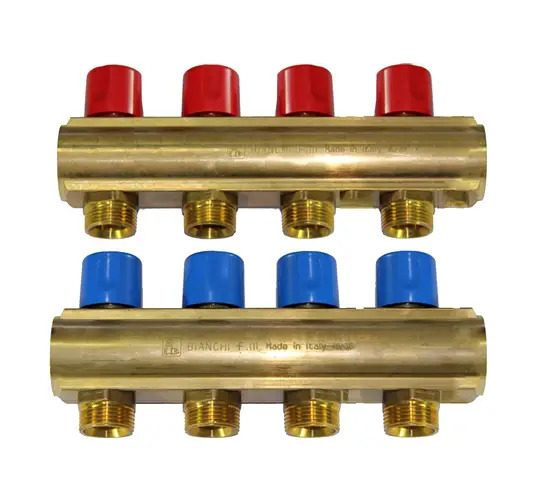

Так як система опалення - це двоконтурна мережа, то в колекторної групи опалення, колектор складається з двох частин. Перша частина це колектор, який відноситься до подачі теплоносія та друга -колектор, який відноситься до "обратки"
Що дає і як працює колектор теплої підлоги?
У зв'язку з тим, що не завжди є можливість зробити контури, теплої підлоги, однакової довжини, різниця може бути суттєвою. Якщо контури різної довжини підключити безпосередньо до подачі, то потік, більшою мірою, піде через найкоротший шлях, адже у нього найменша гідравлічний опір. Відрегулювати вручну, краном або клапаном буде досить проблематично. З'явилася необхідність використання групи з витратомірами на вхідному колекторі (прозорі «колбочки» з червоним стопором) та роз'єми під сервоприводи на колекторі обратки (сині «ковпачки»).
За витратоміром ми відрегулюємо витрата теплоносія в кожному контурі, незалежно від довжини контурів проток буде однаковим. Витратомір звужуючи/розширюючи просвіт, для проходження теплоносія, буде регулювати потоки.
Сервопривід або клапани на зворотному колекторі дають можливість відключити один або декілька контурів, а також знизити проток і збалансувати систему. І таким чином регулювати температуру підлоги і/або повітря в кімнаті.
З яких матеріалів він виготовлений?
При виборі колектора, перш за все, потрібно визначитися з тим, які функції він виконуватиме. Розрахувати скільки контурів вам потрібно буде підключити. Потім вибрати матеріал, з якого він виготовлений.
- нержавіюча сталь
- латунь
- пластик (армований скловолокном поліамід)
Нержавіюча сталь — ідеальний варіант, але дорогий.
Латунь — більш крихка, хоч і дешевша.
Армований скловолокном поліамід — міцний матеріал, краще латуні, якщо він гарної якості від хорошого виробника.
